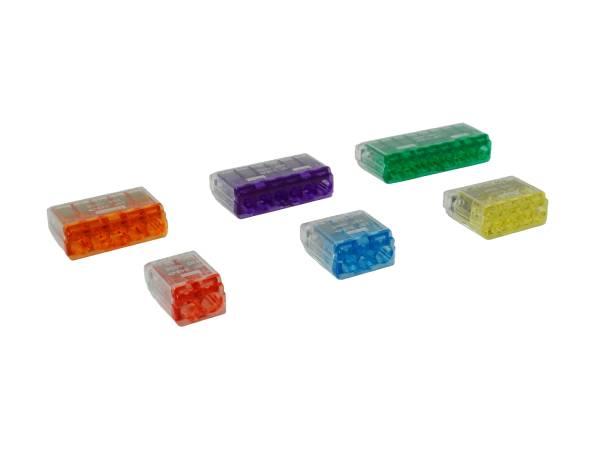

クイックロック　QLX2-JP-RCL/QLX3-JP-BCL/QLX4-JP-YCL/QLX5-JP-OCL/QLX6-JP-PCL/QLX8-JP-GCL　JAPPY

差込形電線コネクタ

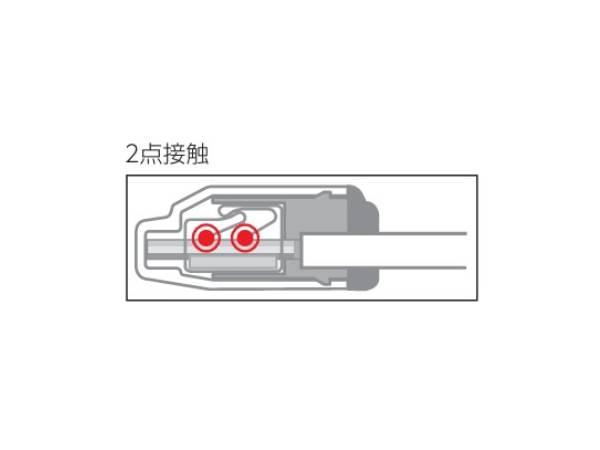

信頼性の高い2点接触スプリング構造！
電線被覆をストリップし、コネクタに差し込むだけで接続
カバーが透明のため挿入状態を目視で確認可能
JIS C2813（屋内配線用差込形電線コネクタ）適合品
都市再生機構 公共住宅建設工事共通仕様書記載
国土交通省 公共建築工事標準仕様書（電気工事設備編）記載
内線規程JEAC許可品、UL規格


一般仕様
■認定検査機関：<PS>E JET
■定格：20A／300V
■適合電線：銅／単線φ1.6mm、φ2.0mm

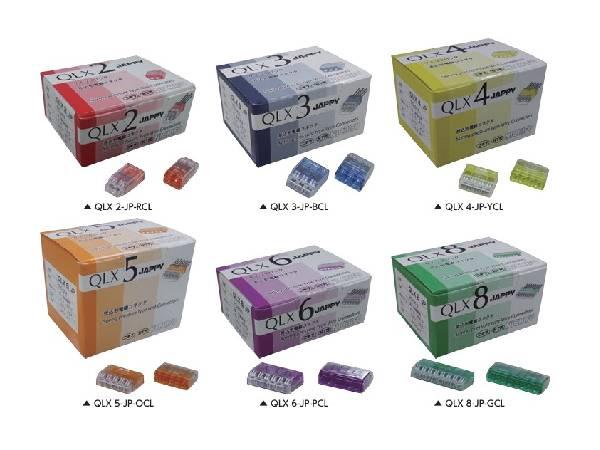

【QLX2-JP-RCL】
■入り数：50個
■極数：2
■寸法：20.5×11.6×9.1mm
■色：クリアレッド

【QLX3-JP-BCL】
■入り数：50個
■極数：3
■寸法：20.5×16.2×9.1mm
■色：クリアブルー

【QLX4-JP-YCL】
■入り数：50個
■極数：4
■寸法：20.5×20.8×9.1mm
■色：クリアイエロー

【QLX5-JP-OCL】
■入り数：50個
■極数：5
■寸法：20.5×25.4×9.1mm
■色：クリアオレンジ

【QLX6-JP-OCL】
■入り数：20個
■極数：6
■寸法：20.5×30.0×9.1mm
■色：クリアパープル

【QLX8-JP-GCL】
■入り数：20個
■極数：8
■寸法：20.5×39.2×9.1mm
■色：クリアグリーン
